3A แบตเตอรี่ลิเธียมการชาร์จไฟและการป้องกันการชาร์จไฟแบบแผงวงจร + การป้องกันแบตเตอรี่ลิเธียมที่ชาร์จแบตเตอรี 18650....

เทอร์มินัลอินพุตมีซ็อกเก็ต MICRO USB ซึ่งสามารถใช้ชาร์จแบตเตอรี่ลิเธียมได้โดยตรงโดยใช้ที่ชาร์จโทรศัพท์มือถือ

และยังมีข้อต่อสายไฟเข้าบัดกรีที่สามารถใช้งานได้สะดวกมาก

แรงดันไฟฟ้าขาเข้า: 5V

แรงดันไฟฟ้าตัด: 4.2V ± 1%
กระแสไฟชาร์จใหญ่: 1000mA

แรงดันไฟฟ้าป้องกันการจำหน่ายเกินพิกัด: 2.5V

กระแสไฟเกินกำลังปัจจุบันของเครื่อง: 3A

ขนาดบอร์ด: 2.6 * 1.7 ซม

วิธีใช้:

หมายเหตุ: เมื่อเข้าถึงแบตเตอรี่แรงดันเอาท์พุทอาจจะไม่ระหว่าง OUT + และ OUT-, เวลาในการเข้าถึงค่าใช้จ่าย 5V แรงดันขึ้นสามารถเปิดใช้งานวงจรป้องกันแบตเตอรี่เปิดสั้นวาดเส้นจากบี + B- แล้วค่าใช้จ่ายจะต้องมีการ ปิดเครื่องเพื่อเปิดใช้งานวงจรป้องกัน โปรดทราบว่าเมื่อใช้โทรศัพท์มือถือชาร์จอินพุตชาร์จต้องทำเพื่อให้สามารถส่งออก 1A หรือมากกว่าหรืออาจจะไม่เรียกเก็บค่าบริการอย่างถูกต้อง

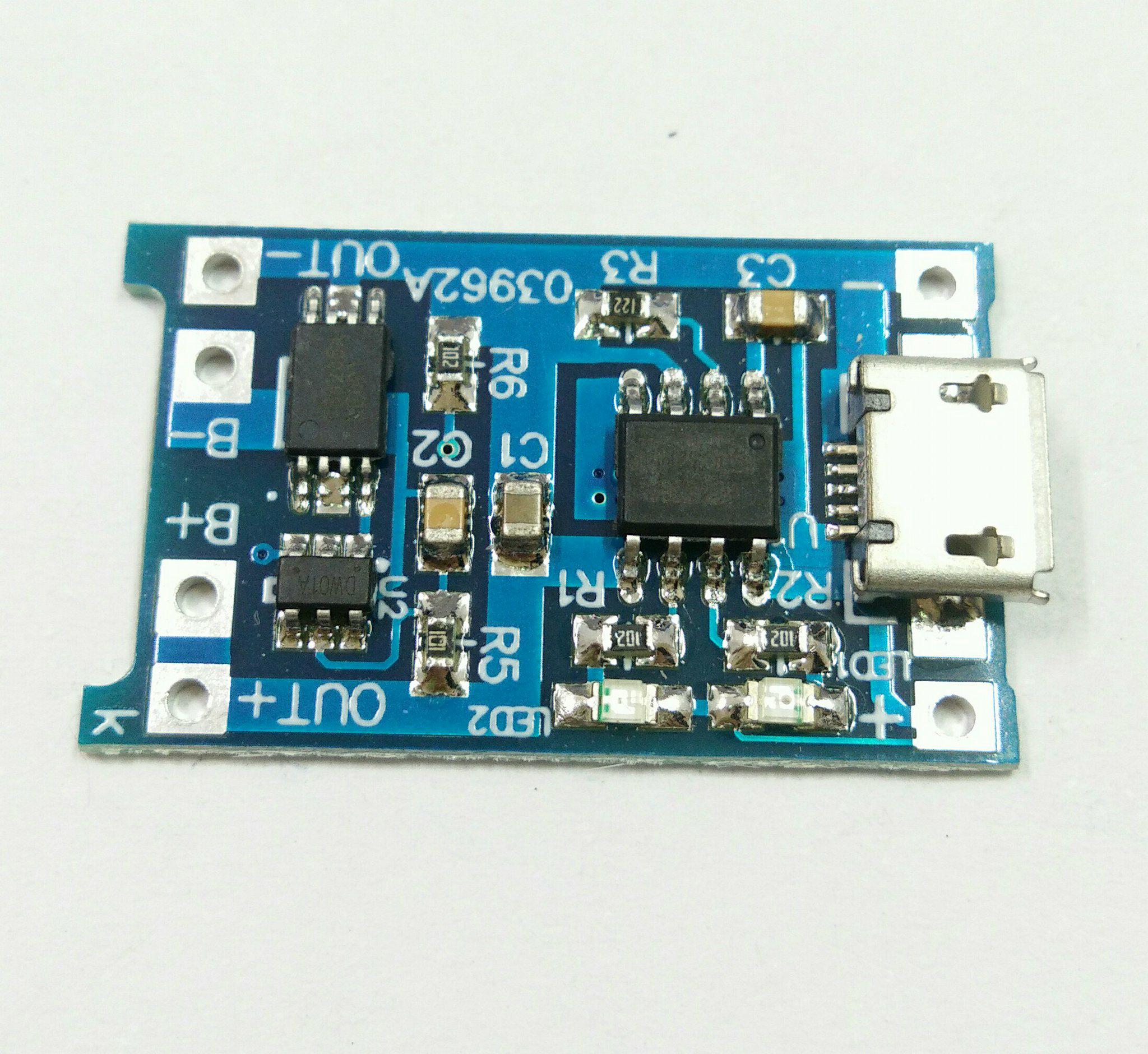

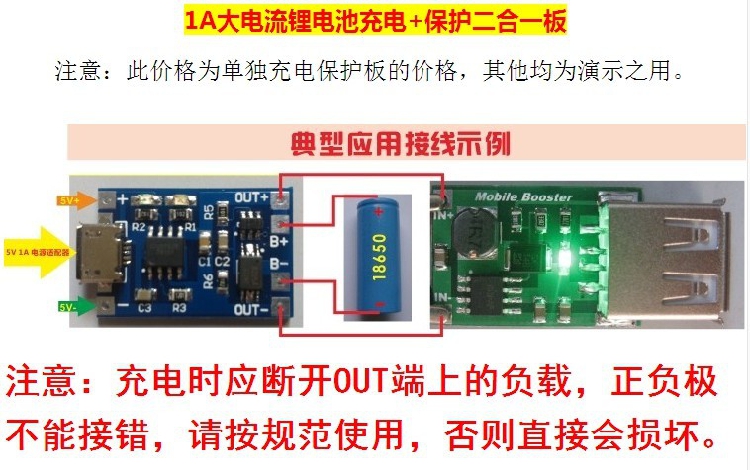

ช่องเสียบ MICRO USB และแผ่นรองด้านข้างเป็นขั้วต่อการป้อนพลังงานและเชื่อมต่อกับ 5V B + เชื่อมต่อกับขั้วบวกของแบตเตอรี่ลิเธียมและ B- เชื่อมต่อกับขั้วลบของแบตเตอรี่ลิเธียม OUT + และ OUT- เชื่อมต่อกับโหลดเช่นขั้วบวกและขั้วลบของบอร์ดเพิ่มกำลังเคลื่อนที่หรือโหลดอื่น ๆ

ต่อแบตเตอรี่เข้ากับ B + B- ใส่ที่ชาร์จโทรศัพท์มือถือเข้ากับช่องเสียบ USB ไฟสีแดงกำลังชาร์จและไฟเขียวเต็ม
