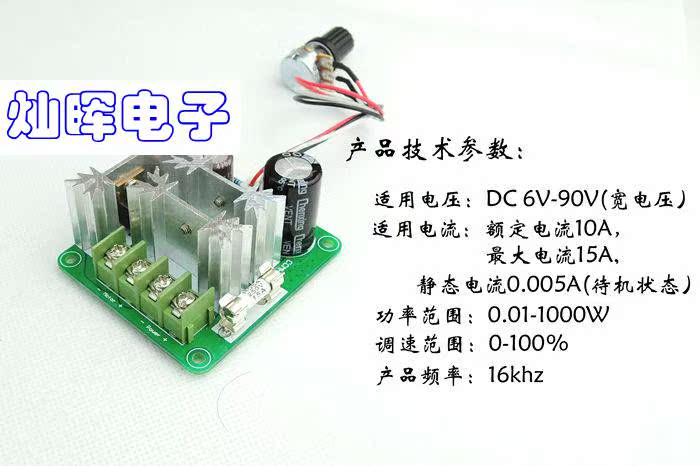

ข้อกำหนดของผลิตภัณฑ์:

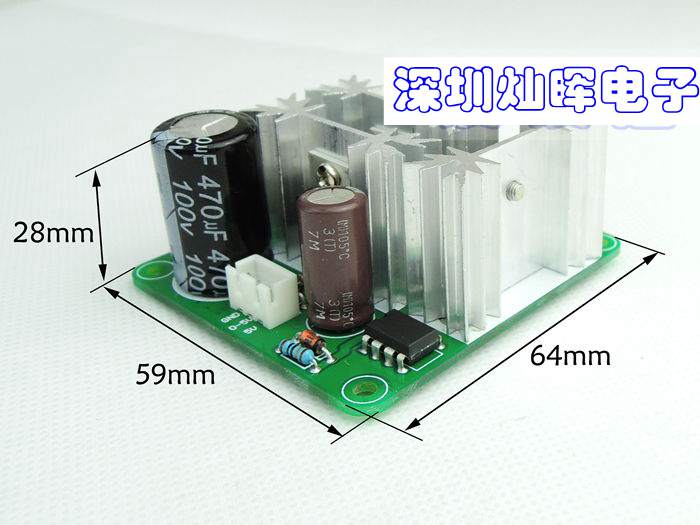

- ขนาด: 64 * 59 * 28 มม. สี่หลุมวางตำแหน่ง 4 มม. จากขอบของบอร์ดและรูเจาะตำแหน่งเป็น 3.2 มม.
- น้ำหนัก: 80 กรัม

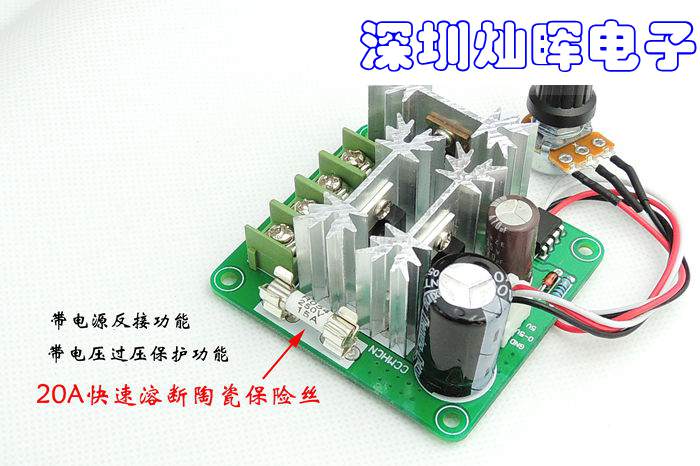

- ปลั๊กเซรามิคที่มีความเร็วสูงOnboard 20A ขนาดมาตรฐาน5 * 20 มม

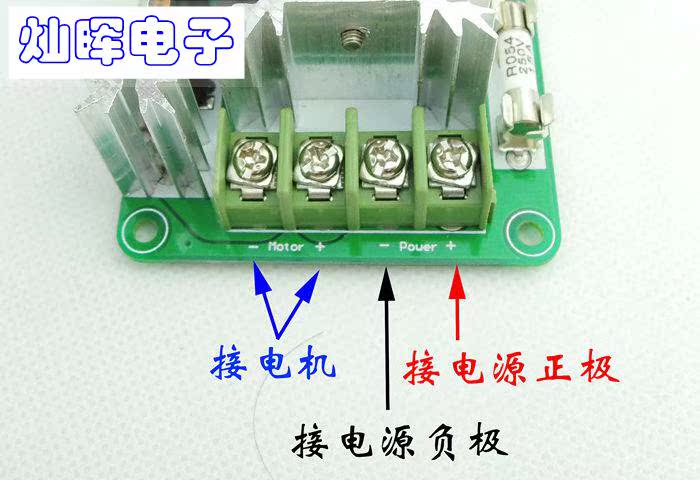

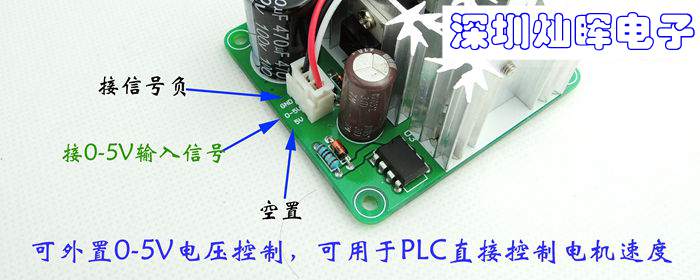

แผนภาพการเดินสายไฟ:
ข้อควรระวัง:
- อินพุต DC มอเตอร์เป็น DC,
- อย่าเชื่อมต่อ AC โดยตรง (ตัวอย่างเช่น: ครัวเรือน 220V AC) มิฉะนั้นจะเผาไหม้ออก!! !
- แหล่งจ่ายไฟ DC ขั้วบวกและลบไม่ย้อนกลับ, หรือผู้ว่าราชการจังหวัดอาจได้รับความเสียหาย

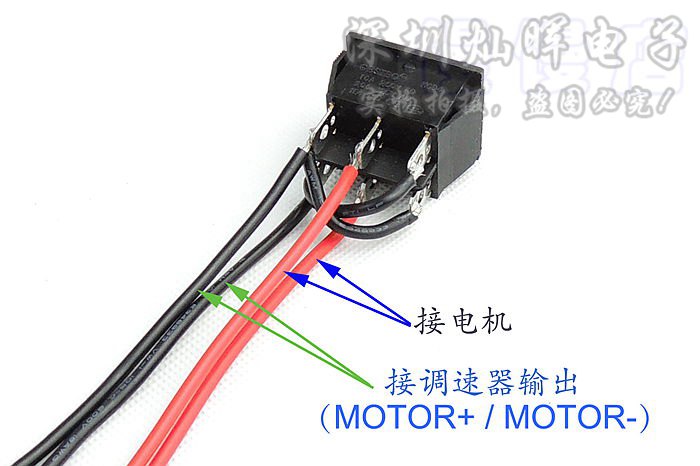

- สามารถบวกหรือเชิงลบโดยไม่คำนึงถึงของมอเตอร์เมื่อทิศทางการทำงานไม่สอดคล้องกับที่ต้องการก็อาจจะมีการปรับเปลี่ยนทิศทางเส้นตามลำดับ

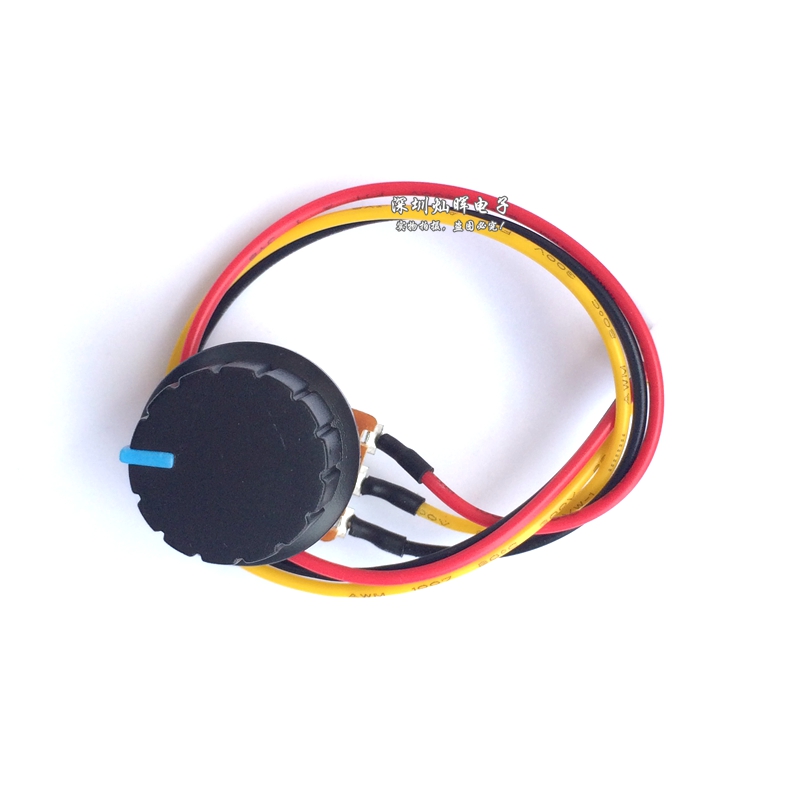

- การปรับปุ่มปรับแรงดันไฟฟ้าจะเปลี่ยนรอบการทำงานของวงจรควบคุมการทำงานของผู้ว่าการและการเปลี่ยนแปลงความเร็วของมอเตอร์

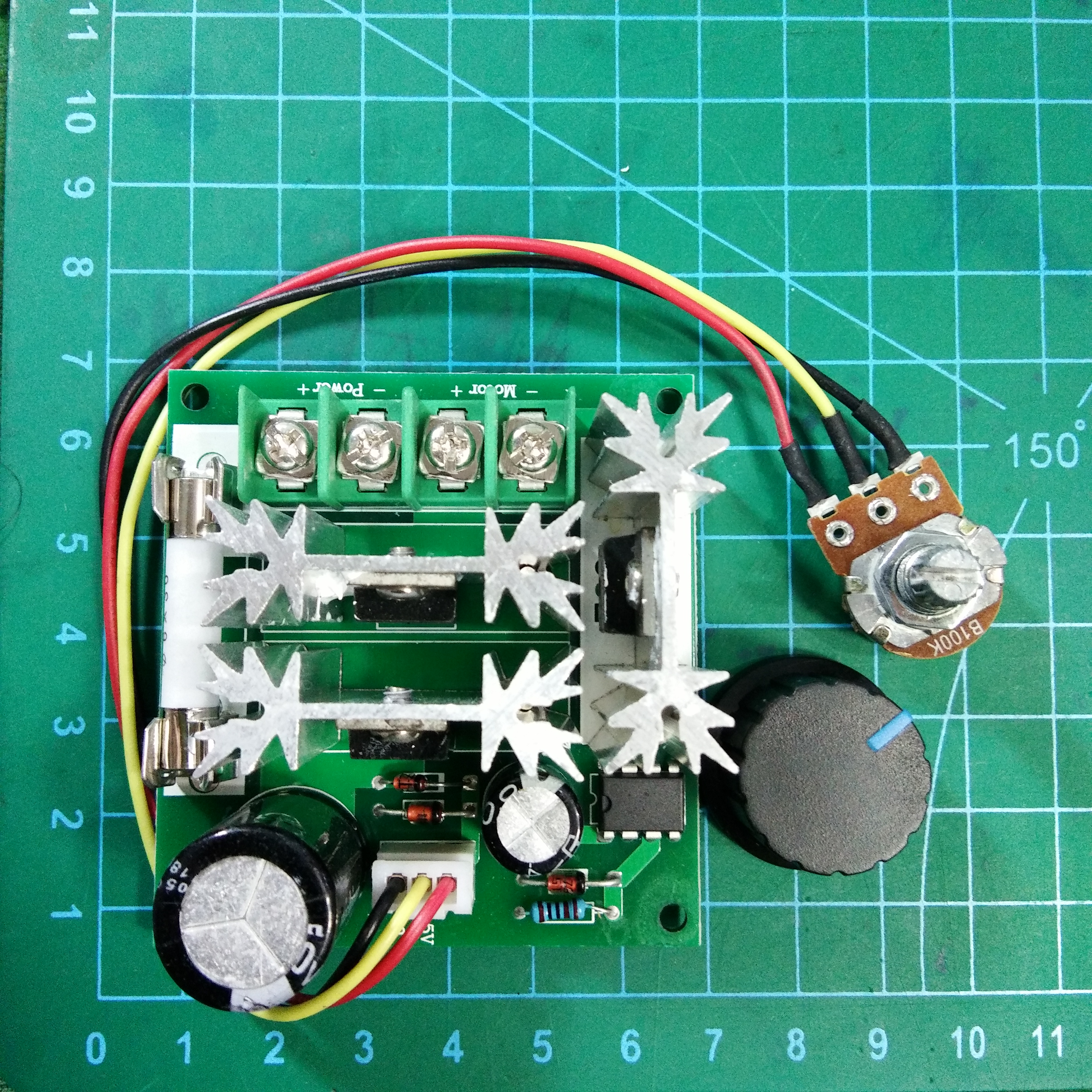

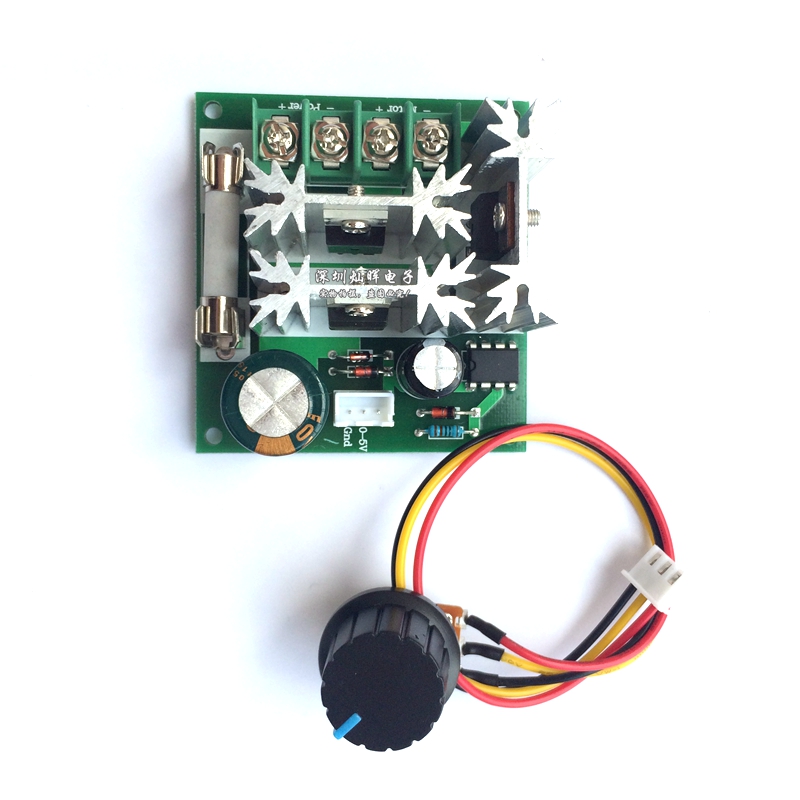

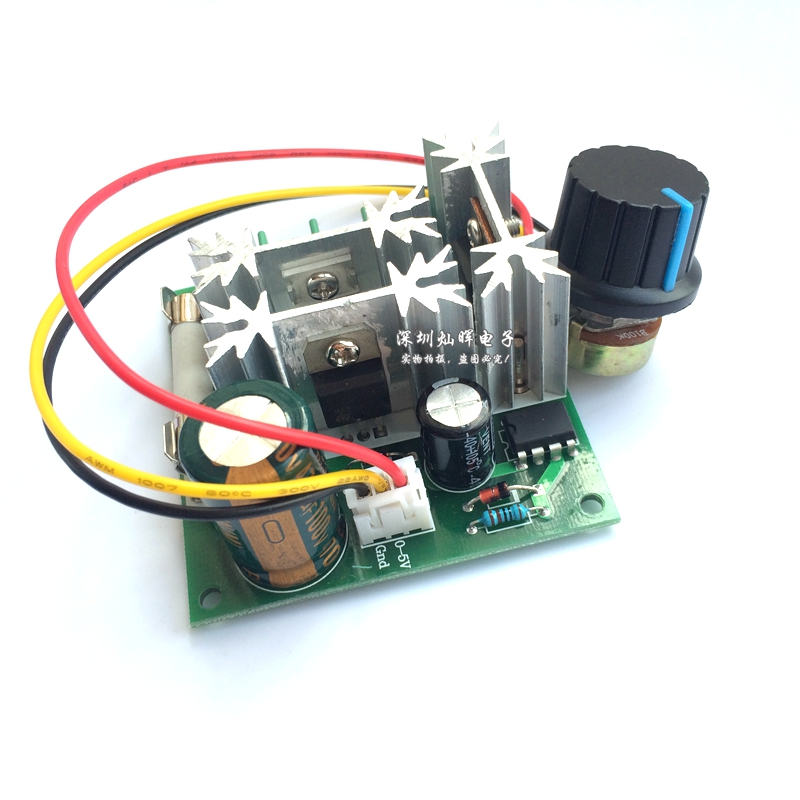

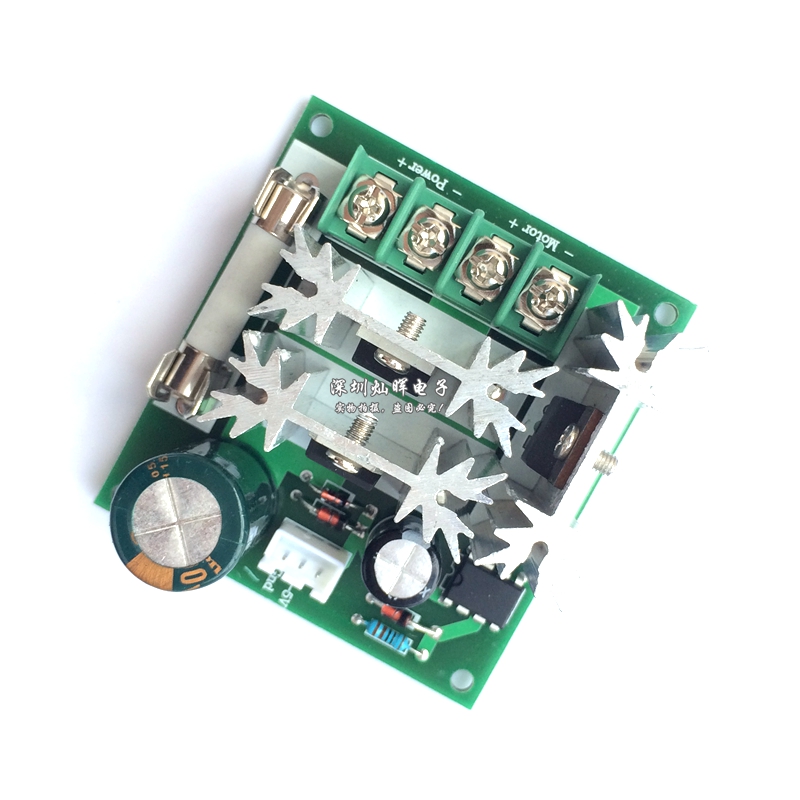

แผนที่ทางกายภาพ:
